铠型电加热器
铠装电加热器（Armored/Sheathed Electric Heater），又称护套式电加热器、矿物绝缘加热元件（MI Heater），是一种将电阻发热芯丝完全包覆在金属护套内，并通过高温无机绝缘材料与护套隔离的高性能电加热元件。它借鉴了铠装热电偶的制造技术，经过反复拉拔缩径退火形成紧密实体，是电热元件制造技术上的一项重大进步，广泛用于真空电炉、试验电炉、大型烘房、各种槽罐容器以及特殊场合的局部高温加热或定点加热。
工作原理
铠装电加热器基于焦耳-楞次定律工作：电流通过电阻芯丝产生焦耳热，热量通过高导热绝缘层径向传导至金属护套内壁，再由金属护套外表面通过对流、辐射或接触传导传递给被加热对象。
电热转换计算公式为：
Q = 0.2388 · I²Rt 或 Q = 0.2388 · Pt
其中Q为热量（卡），I为电流（A），R为电阻（Ω），t为时间（s），P为功率（W）。
核心结构
铠装电加热器采用"芯丝—绝缘—护套"三层同轴结构，由内到外依次为：
电阻发热芯丝：位于管中心，材质包括镍铬合金（Cr20Ni80，耐温≤1000℃）、铁铬铝合金（FeCr25Al5，耐温≤1200℃）、二硅化钼（MoSi₂）、钨合金等超高温合金（耐温可达2000℃以上）
高温绝缘层：填充于芯丝与护套之间，材料包括氧化镁（MgO）、氧化铝（Al₂O₃）、氧化锆（ZrO₂）、氧化钇（Y₂O₃）等，兼具高绝缘与高热导性能
金属护套：作为外壳，材质包括不锈钢（304/316L）、Incoloy 800/840、Inconel 600/625、钛合金、哈氏合金、铜及铜镍合金等
封口结构：包括缩管封口、电阻焊、氩弧焊、活性金属钎焊等形式
主要类型
根据产品形态可分为：
表格
下载为表格
导出为图片
类型 结构特点 典型应用

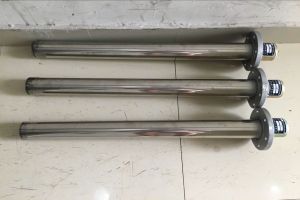

定长刚性铠装加热棒 直径3~20mm，不可弯曲 反应釜夹套、模具加热
连续柔性MI加热电缆 直径1.0~6.0mm，可任意弯曲 管道伴热、复杂形状加热
铠装加热板 平面展开结构 晶圆加热盘、真空腔体加热
铠装加热圈 环形结构 热流道、注塑机料筒
根据护套材质不同还可细分为：
不锈钢护套型：最高承受温度可达650℃，可满足高温条件和大功率（达269W/m）需求
铜镍合金护套型：最高承受温度可达450℃，适用于长输管线伴热
铜护套型：最高承受温度可达300℃，适用于中低温场景
关键技术参数
表格
下载为表格
导出为图片
参数 典型范围
工作电压 55V / 110V / 220V / 380V
工作温度 不大于500℃（常规），高温型可达1500℃以上
管径范围 φ1mm ~ φ30mm
长度范围 2 ~ 60米（柔性电缆型）
功率密度 伴热型5~50W/m，加热棒型50~500W/m，高功率密度场景可达20W/cm²以上
护套材质 不锈钢304/316L/310S、Incoloy 800/840、钛合金、铜、铜镍合金
冷态绝缘电阻 ≥300MΩ（常规），可达1000MΩ
耐压能力 可承受64MPa以下外压
控温精度 ±0.5℃ ~ ±1℃
使用寿命 10,000 ~ 50,000小时
防爆等级 ExdII CT4
核心特点
与常规管状电热元件相比，铠装电加热器具有以下显著优势：
外形细长：直径小（φ1~6mm），长度长（2~60米），结构紧凑
柔韧性好：像电缆一样可任意弯曲，能满足复杂加热环境的均匀性加热要求
机械强度高：铠装紧密实体结构，能承受64MPa以下的外压
发热均匀：发热电阻丝呈直线分布，加工过程机械损伤小，变形均匀，传热均匀，基本消除了发热不均匀的因素
套管内压低：反复缩径退火使绝缘氧化镁粉压实密度达到最高且分布均匀，管内气体残留量降到最低，降低了加热过程中的套管内压
绝缘强度高：氧化镁粉纯度高、密度高，电阻丝定位于套管中心，绝缘距离均匀可靠，常温绝缘可达1000MΩ，比常规管状电热元件高20倍
全封闭结构：释气率可控制在<10⁻⁹ Torr·L/s·cm²量级，满足超洁净工艺要求
耐腐蚀：金属护套可抵御多种酸、碱、盐及工艺气体腐蚀
典型应用场景
半导体与微电子制造：真空CVD/PVD反应腔、光刻机加热盘、离子注入后退火腔体、半导体晶圆加热盘
化工与石化：反应釜夹套与盘管、高粘度流体与腐蚀性介质加热、管道伴热
新能源与材料：锂电池正极材料烧结炉、碳纤维/陶瓷基复合材料高温处理、氢能电解槽预热（60~90℃）
医疗与食品：高压蒸汽灭菌器、隧道式食品烘干、无菌包装热封
科研与特殊环境：真空电炉、试验电炉、空间模拟舱热负载、核聚变实验装置、高温超导材料热处理
航空航天：发动机部件加热
工业模具：注塑机料筒和模具分区加热
基础设施：铁路道岔融雪、天沟融雪融冰
军工国防：潜艇核动力装置稳压器用铠装电加热器（GJB 8792-2015）
稳定运行的有利条件
铠装电加热器的高效、安全与长效运行，需要满足以下核心条件：
温度与功率精准匹配：实际工作温度建议控制在产品额定耐温的80%以内，预留安全裕度
介质与环境适配：腐蚀性介质需选用316L不锈钢、哈氏合金等耐腐护套材质；潮湿环境需确保密封完好；真空场景需选用激光焊接密封型产品
振动环境适配：存在振动的场景需选用强化铠装结构，并加装防震夹具固定
布线规范：远离强电磁干扰源，单独穿金属管敷设并做好接地屏蔽，铠装层可靠接地（接地电阻≤4Ω）
供电稳定：输入电压波动范围不超过额定电压的±10%，配备过载保护和漏电保护装置
控制精准：建议搭配高精度温控系统与PID自适应控制模块，实现±0.5℃精准控温
执行标准
JB/T 12233-2015：铠装电加热器（2015年10月1日实施）
JB/T 2379-1993：金属管状电热元件
JB/T 4088-1999：日用管状电热元件
GB 4706.1-1998：家用和类似用途电器的安全通用要求
GJB 8792-2015：潜艇核动力装置稳压器用铠装电加热器规范
